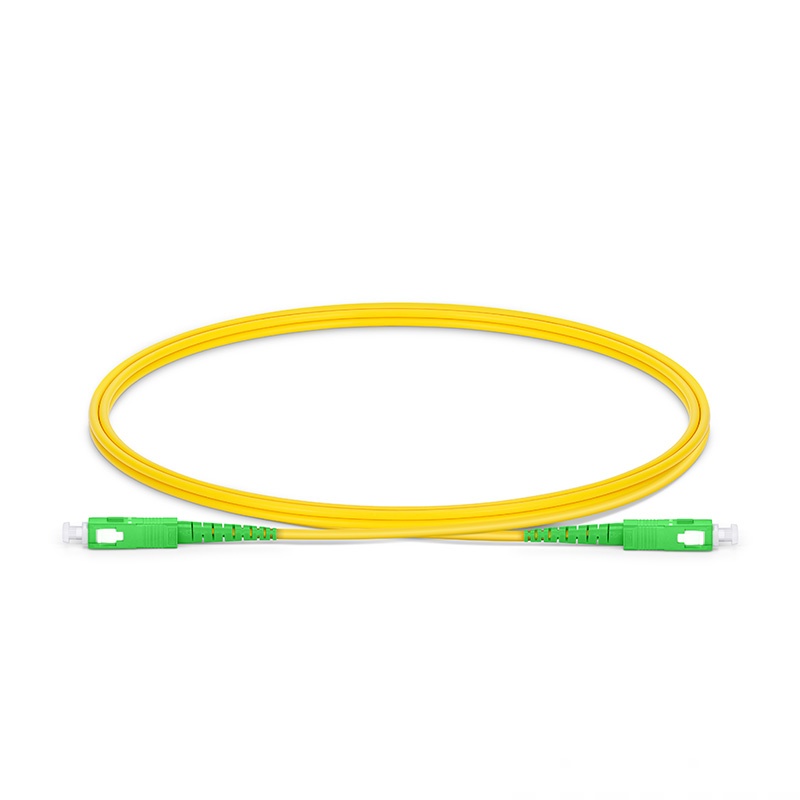

SC-SC APC Simplex / Duplex Однорежимные патч-корды, соединительный кабель волокна

Волоконно-оптические патч-корды SC-SC (оптоволоконные перемычки) доступны в одномодовом и многомодовом вариантах с низкими потерями, нестандартной длиной, идеально подходят для систем подключения ODF, FTTH и оптоволоконн...

Запрос

Атрибуты продукта

Польский тип:АПК / СКП
Тип адаптера:СК, ЛК, ФК, СТ, ЛШ, МУ
PortType:Simplex,duplex
Верхняя куртка:ЛСЖ / ПВК
Тип волокна:G.657. A1 / G.657. A2
Модель продукта:СК-СК

Технические параметры продукта

Specifications

SC-SC APC Симплексный

Connector А SC APC Simplex Connector B SC APC Simplex

Количество волокон 1 Волокно Ранг волокна G.657. A1 (совместимый с G.652. D)

Режим волокна ОС2 9 / 125µм Wavelength 1310 / 1550нм

Рейтинг пламени Подъем (OFNR) Кабель Внешний диаметр (OD) 1,2 мм

RoHS Статус соответствия Соответствует Тип кабеля Туго-буферный

Min. Радиус изгиба (оптическое волокно) 10мм Мин. Радиус изгиба (оптоволоконный кабель) 20 / 10D (динамический / статический)

Connector стойкость 1000 раз Прочность на растяжение 20 / 40N (долгосрочный / краткосрочный)

Insertion потери ≤ 0,3 дБ Возвращенная потеря ≥ 60дБ

Attenuation на 1310нм 0,4 дБ / км Attenuation на 1550нм 0,3 дБ / км

Operating температура -10 до 70 ℃ (от 14 до 158 ℉) Температура хранения От -20 до 70 ℃ (от -4 до 158 ℉)

SC-SC БТР Дуплекс

Connector А SC APC Дуплекс Connector B SC APC Дуплекс

Количество волокон 2 волокна Ранг волокна G.657. A1 (совместимый с G.652. D)

Режим волокна ОС2 9 / 125μм Wavelength 1310 / 1550нм

Рейтинг пламени Подъем (OFNR) Кабель Внешний диаметр (OD) 1,2 мм

Polarity От A (Tx) до B (Rx) Тип кабеля Туго-буферный

Min. Радиус изгиба (оптическое волокно) 10мм Мин. Радиус изгиба (оптоволоконный кабель) 20 / 10D (динамический / статический)

Connector стойкость 1000 раз Прочность на растяжение 40 / 80N (долгосрочный / краткосрочный)

Insertion потери ≤ 0,3 дБ Возвращенная потеря ≥ 60дБ

Attenuation на 1310нм 0,4 дБ / км Attenuation на 1550нм 0,3 дБ / км

Operating температура От -10 до 70 ° C (от 14 до 158 ° F) Температура хранения от -20 до 70 ° C (от -4 до 158 ° F)

Описание продукта

Волокно патч-корды, SC APC - SC APC, Simplex / Duplex
Волоконно-оптический патч-корд SC-SC используется для подключения оборудования волокна интерфейса SC. Он доступен как в однорежимной (G652D / G657A), так и в многорежимной (OM1 ~ OM4) версиях, обеспечивая стабильную и низкую передачу сигнала в FTTH, LAN и телекоммуникационных приложениях.
Основные особенности
• Разъемы SC-SC с полировкой UPC или APC для стабильного соединения.
• Доступно в одномодовых и многомодовых типах волокон.
• Низкие вносимые потери и высокие возвратные потери обеспечивают отличную передачу.
• Огнезащитный ПВХ, LSZH или куртка OFNP для различных сред.
• Нестандартная длина и полировка разъема поддерживаются по запросу.
Спецификации продукта
Типы волокон
• Однорежимный: G652D, G657A
• Многомодовый: ОМ1, ОМ2, ОМ3, ОМ4
Тип разъема
• SC-SC (полировка UPC или APC)
Варианты куртки
• ПВХ, ЛСЖ, ОФНП
Приложения
• Волоконно-оптические сети доступа FTTH
• ODF и оптоволоконные патч-панели
• Системы LAN / WAN и CATV
• Подключение оборудования и тестирование волокна

Case

Пример проекта связи в коридоре электропередачи в Анголе | Портфель поставок OPGW в качестве магистрали + оптоволоконный кабель для наружного применения
+

Турция: модернизация городской волоконной сети YRTFiber в Турции
+

Индонезия: модернизация городской сети YRTFiber в Индонезии
+

Замбия: Высокопроизводительный открытый волоконно-оптический кабель Поставка yrtfiber
+

OVERVIEW Download

YRFFIBER имеют в общей сложности 13 производственных линий, модернизированные беспыльные мастерские и высокопроизводительное технологическое оборудование. От закупки сырья до обработки готовой продукции, тестирования качества продукции, упаковки и экспорта, у нас есть полный спектр производственных линий. Ниже приведены некоторые из фактических фотографий мастерской

Q1: Совместим ли патч-корд SC-SC с портами SC / APC и SC / UPC?
A1: Да, мы предлагаем варианты полировки SC / APC и SC / UPC для соответствия различным типам портов.

Q2: Можно ли использовать этот кабель как для внутренних, так и для наружных установок?
A2: Да, с правильным типом куртки (ПВХ, LSZH или OFNP) его можно использовать в различных средах, включая крытые стояки и наружные воздуховоды.

Q3: какова типичная вносимая потеря для патч-кордов SC-SC?
A3: Типичная вносимая потеря составляет ≤ 0,3 дБ, что обеспечивает отличную стабильность сигнала.

Q4: Подходят ли эти патч-корды для ODF высокой плотности или стоечных систем?
A4: Да, соединители SC широко используются в ODF и оптоволоконных патч-панелях высокой плотности.

Q5: В чем разница между симплексными и дуплексными патч-кордами SC-SC?
A5: Simplex имеет одно волокно для односторонней передачи, а дуплекс имеет два волокна для одновременной двунаправленной связи.
