MPO / MTP Fiber Yama Kabloları ve Gövdeler | Yüksek Yoğunluklu Çok Fiber Bağlantı

MPO / MTP çok lifli yama kablolarımız ve gövdelerimiz, veri merkezleri, omurga yapraklı kumaşlar ve yüksek hızlı telekom kurulumları gibi kompakt, yüksek yoğunluklu dağıtımlar için özel olarak tasarlanmıştır. Seçenekler arasında OM3, OM4, OM5 çok modlu ve tek modlu versiyonlarda 8-, 12-, 16- ve 24 fiber montajlar bulunur. Mevcut yapılar, sabitlenmiş / sabitlenmemiş konektörler, polarite Yöntemleri A / B / C, koparma koşumları (LC / SC), sağlamlaştırılmış zırhlı ceketler ve kablo fanout 'ları içerir. Her kordon, yerleştirme / geri dönüş kaybı için tamamen test edilir ve hızlı dağıtım için optimize edilir.

Neden MPO / MTP Kablolarımızı Seçmelisiniz?

Yüksek Fiber Yoğunluğu: Minimum kablo hacmi ile verimli çoklu fiber bağlantı sağlar.

Polarity ve Cinsiyet Seçenekleri: Çeşitli kurulumları eşleştirmek için tüm standart kutup yöntemlerini ve bağlayıcı pimi yapılandırmalarını destekler.

Geniş Fiber Seçimi: Çeşitli ağ hızları ve mesafe ihtiyaçları için OM3 / OM4 / OM5 çok modlu veya tek modlu G.657 'de mevcuttur.

Durable İnşaat: Kurulum sırasında ve saha kullanımında daha yüksek mekanik koruma için zırhlı ceketler veya çekme çorapları için seçenekler.

Customization Hazır: Baskı markası, kablo uzunluğu, koparma tipi, etiketleme ve projenize göre uyarlanmış paketleme.

Ürün Yapılandırmaları

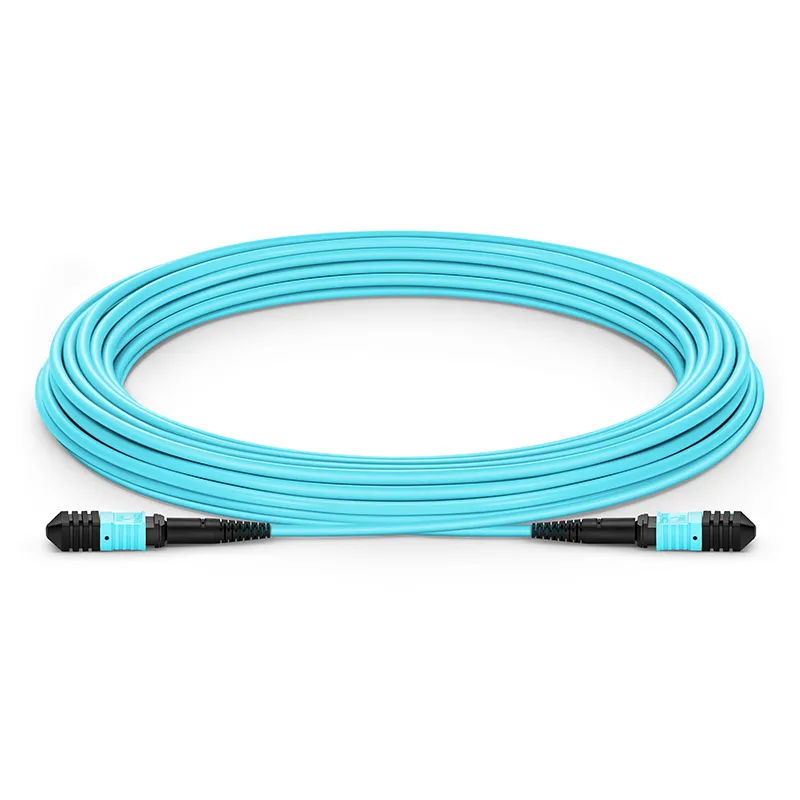

MPO / MTP Gövde Kabloları (8-24 Fiber)

Tek modlu ve çok modlu (OM3 / OM4 / OM5), seçilebilir polarite ve bağlayıcı cinsiyeti (sabitlenmiş / sabitlenmemiş) seçeneklerine sahip yüksek bant genişlikli gövdeler.

Kullanım Örnekleri: Omurga yapraklı kumaşlar, yüksek yoğunluklu yama alanları, paralel optik bağlantılar.

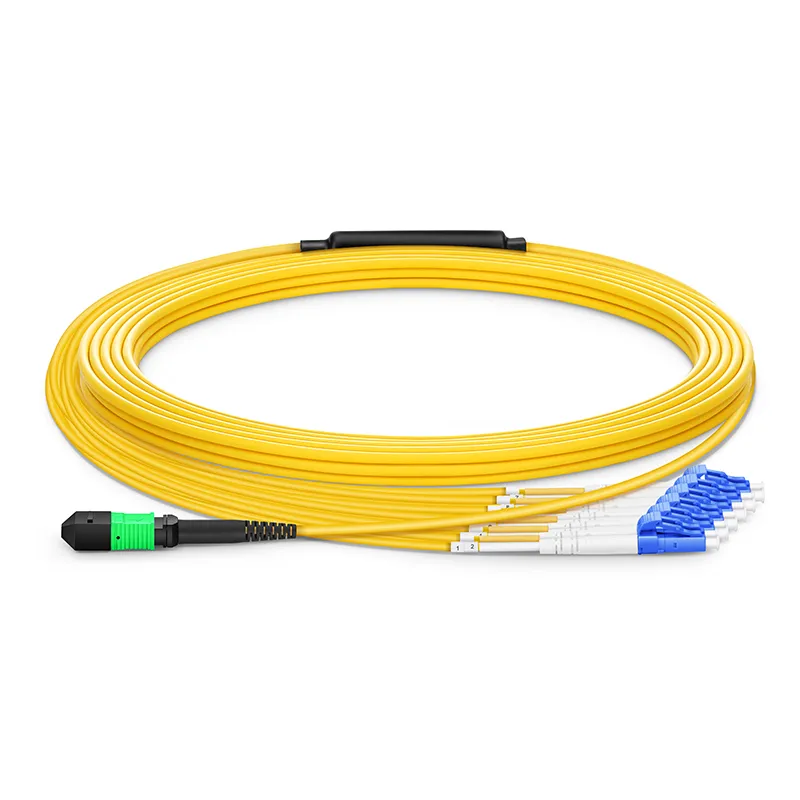

MPO 'dan LC / SC Koşum Takımlarına

Çok lifli MPO konektörlerini LC veya SC çift yönlü konektörlere dönüştüren koparma koşumları. Yöntem A / B / C polaritesini destekler.

Kullanım Örnekleri: Modül montajları, cihaz sonlandırmaları, kaset yamaları.

Sağlamlaştırılmış ve Zırhlı Seçenekler

Entegre çekme çorapları veya zırhlı tasarımlar, ezilme, aşınma ve taşıma stresine karşı ekstra koruma sağlar.

Kullanım Örnekleri: Uzun fabrika koşuları, kanala kurulum veya yüksek trafikli koridorlar.

Spesifikasyonlara Genel Bakış

Fiber Tipleri: Çok Modlu OM3 / OM4 / OM5; Özel uygulamalar için tek modlu G.657A1 / A2.

Bağlayıcı Seçenekleri: MPO / MTP erkek (sabitlenmiş) veya dişi (sabitlenmemiş) uçlar; LC veya SC koparma konektörleri.

Polarite Yöntemleri: Doğru sinyal yönelimi için desteklenen Yöntem A, B ve C.

Ekleme Kaybı (tipik): MPO Elite Eşleştirilmiş çift başına 0,35 dB; LC / SC ayağı için "+ 0,3 dB" koşum takımı eklendi.

Geri Dönüş Kaybı: Çok Modlu > 35 dB; Tek modlu UPC > 50 dB; APC > 60 dB.

Kablo Ceketi: Plenum dereceli kurulumlar için LSZH, PVC, OFNR veya OFNP.

Dayanıklılık: Standart bükülme yarıçapını ve çekme toleransını karşılar; daha yüksek mekanik stres için derecelendirilmiş zırhlı versiyonlar.

Test edildi: Tüm montajlar% 100 IL / RL test edildi; sipariş başına seri numaralı test raporları mevcuttur.

Seçim Kılavuzu

Veri Merkezi Kumaş: Modül bağlantılarını kolaylaştırmak için Yöntem A kutuplu MPO gövdelerini kullanın.

Karışık Pano Ortamları: MPO 'dan LC / SC koşum takımları, mevcut yama altyapılarına temiz geçişler sağlar.

Sert Kurulum Ayarları: Kurulum sırasında veya kabloların aşındığı yerlerde koruma için sağlamlaştırılmış veya zırhlı versiyonları seçin.

Multi-Bit Optik Desteği: Tek modlu MPO seçeneği, ortaya çıkan 100G-400G PSM / SWDM dağıtımlarına uygundur.

Özelleştirme ve Hizmetler

Proje ihtiyaçları için lif sayısını, konektör cinsiyetini, kutupluluğu, ceket tipini, kablo uzunluğunu, etiketlemeyi, makara / sarmal ambalajlamayı, çekme yardımcılarını ve markalamayı özelleştirin.

Hızlı geri dönüşler mevcuttur - stokta standart modeller ve özel yapılar, devreye alma koordinasyonu için aşamalı gönderim seçenekleri de dahil olmak üzere hızlandırılmıştır.

Bağlantı bütçesi tasarımı, kutup eşleştirme, yüksek hızlı geçiş planlaması ve kurulum kolaylığı için kupon etiketleri için sunulan mühendislik desteği.

Sipariş Bilgileri

Sipariş verirken lütfen şunları belirtin: Fiber tipi (OM3 / OM4 / OM5 veya tek modlu) + Fiber sayısı (8/12/16/ 24) + Bağlayıcı cinsiyeti (sabitlenmiş / sabitlenmemiş) + Polarite Yöntemi (A / B / C) + Koparma tipi (LC / SC ile gövde / koşum takımı) + Ceket malzemesi (LSZH / PVC / OFNR / OFNP) + Uzunluk + Herhangi bir özel etiketleme veya paketleme ihtiyacı.

Sıkça Sorulan Sorular (SSS)

S1: Doğru kutup yöntemini nasıl seçerim?

Yöntem A, düz gövde kablolamasında fiber düzenini korur; Yöntem B, eski sistemlerde tipik olan fiber düzenini tersine çevirir; Yöntem C, özel bir geçiş stratejisi sağlar. Doğru yönteme uyması için yama paneli düzeninizi veya kaset yönünüzü bize bildirin.

S2: Örnek mevcut mu?

EVET!

S3: MPO kabloları ayrı ayrı test ediliyor mu?

Evet. Her MPO düzeneği yerleştirme ve geri dönüş kaybı için test edilir. Kurulum veya sertifikasyon sırasında izlenebilirlik için test sonuçlarını seri numaralarına veya etiketlere bağlayabiliriz.

S4: Sağlamlaştırılmış MPO montajları alabilir miyim?

Kesinlikle. Mekanik hasarlara karşı koruma sağlayan ve sağlam kurulum işlemlerini kolaylaştıran zırhlı MPO gövdeleri ve pull-sock sonlandırılmış kablolar sunuyoruz.

S5: İç mekan yangına dayanıklı ceketler mevcut mu?

Evet. Kurulum ortamınıza ve yangın kodu gereksinimlerinize bağlı olarak LSZH (düşük duman), OFNR (yükseltici) veya OFNP (Plenum) ceketler arasından seçim yapabilirsiniz.

S6: Özel MPO montajları için geri dönüş süreniz nedir?

Stok MPO gövdeleri ve koşum takımları hızlı bir şekilde gönderilir. Özel montajlar, kurulum zaman çizelgenize göre kademeli teslimat seçenekleriyle büyük ölçüde 1-2 hafta içinde tamamlanır.

Alıntı isteyin

Alıntınızı isteyin veya MPO tabanlı ağlar için polarite, bağlayıcı türleri ve tam BOM desteği seçme konusunda yardım almak için satış mühendislerimizle iletişime geçin.
