Cabo de fibra óptica sem blindagem GYXTY | Tubo solto central | G.652D / G.655 | Cabo leve ao ar livre

O cabo de fibra óptica sem blindagem GYXTY apresenta um design de tubo central solto com fibras G.652D ou G.655. Leve, compacto e ideal para aplicações aéreas, de dutos ou de espaço limitado ao ar livre, onde a proteção...

Inquérito

Atributos do produto

Tipo de fibra:G652D / G655
Jaqueta exterior:PE
FiberCoreCount:2-24Cores
Modelo de produto:GYXTY

Parâmetros técnicos do produto

Descrição do produto

GYXTY Center Loose Tube Unarmored Optical Cable G652D Descrição do Produto

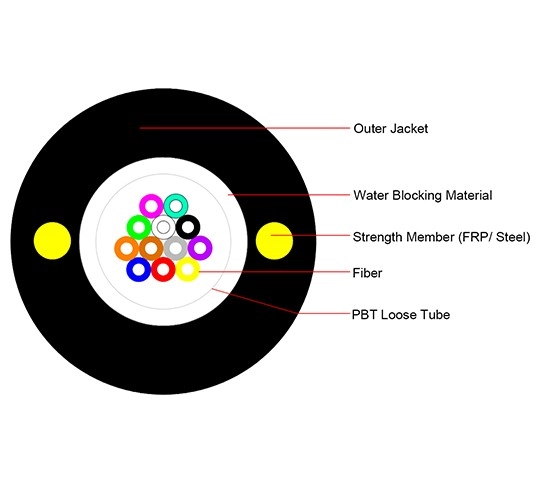

O cabo óptico do tipo GYXTY coloca a fibra óptica de 250 mm em uma bucha solta feita de plástico de alto módulo, enche a bucha com enchimento à prova d 'água e adiciona um material de bloqueio de água à bucha para tornar o cabo óptico estanque. Dois fios de aço reforçados com fibra paralela são colocados em ambas as extremidades e o cabo óptico é coberto com uma bainha PE.
Características do produto GYXTY Center Loose Tube Unarmored Optical Cable G652D
Boas propriedades mecânicas, boa resistência a altas temperaturas
Carcaça solta de alta resistência, resistente à hidrólise
Enchimento especial do invólucro, que desempenha um papel fundamental na proteção das fibras ópticas
Anti-extrusão, boa flexibilidade
Dois fios paralelos garantem a resistência à tração do cabo
Leve, pequeno diâmetro, fácil instalação

Packaging Requisitos:
1: Todos os cabos devem ser enrolados em carretéis de madeira tratados que não sejam retornáveis
2: As extremidades do cabo devem ser firmemente presas ao carretel e protegidas com waterproof tampas retráteis
3: Cada carretel deve incluir:
Uma camada externa protetora de embalagem de plástico
Reforço de ripas de madeira para garantir estabilidade
Pelo menos 1 metro de extremidade do cabo livre reservado para teste
Comprimento padrão do carretel de 3000mm (com uma tolerância permitida de ± 2%)
Identificação do cabo:
O revestimento exterior deve apresentar:
1 、 Numeração sequencial única a cada 1m (variação de ± 1% permitida)
2 、 Marcações repetidas adicionais em intervalos de 1m mostrando:
Código de produto e contagem de fibras
Identificação do fabricante
Data de produção (mês / ano)
Comprimento total do cabo

Standard Dimensões da Embalagem:
Length Container Size (L×W×H) Net Mass Total Mass
2 km Carretel de madeira 90 × 75 × 90 cm 156Kg 220Kg
3 km Carretel de madeira 100 × 68 × 100 cm 240Kg 280Kg
4 km Carretel de madeira 109 × 75 × 109 cm 300Kg 368Kg
5 km Carretel de madeira 129 × 72 × 129 cm 400Kg 480Kg

Technical Referência:
1 、 Diâmetro padrão do cabo: 10,0 mm
2 、 Distância máxima do vão: 100m
3 、 Entre em contato com a equipe de vendas para especificações técnicas completas

Padrões de marcação de spool:
As marcações permanentes (altura mínima de 25-30 mm) devem aparecer em ambos os lados de cada carretel:
1 、 Nome da empresa e marca comercial
2 、 Comprimento do cabo contido
3 、 Especificações do cabo (tipo / contagem de fibra)
4 、 Orientação do enrolamento
5 、 Medidas de peso (bruto / líquido)
Nota: Todos os materiais de embalagem de madeira devem ser submetidos a um tratamento de fumigação adequado antes da utilização.

Case

Estudo de caso do Projeto de Comunicações de Corredor de Linha Elétrica de Angola | Fornecimento OPGW como Backbone + Suporte ao Portfólio de Cabo de Fibra Óptica Exterior
+

Turquia: Modernização da rede de fibra metropolitana da YRTFiber na Turquia
+

Indonésia: Atualização da rede da área metropolitana da YRTFiber na Indonésia
+

Zâmbia: Fornecimento de cabo de fibra óptica ao ar livre de alto desempenho por yrtfibra
+

OVERVIEW Download

YRFFIBER Têm um total de 13 linhas de produção, oficinas sem poeira modernizadas e equipamentos de processamento de alto desempenho. Desde a aquisição de matéria-prima até o processamento do produto acabado, até testes de qualidade do produto, embalagem e exportação, temos uma gama completa de linhas de produção. A seguir estão algumas das fotos reais da oficina

1. Para que é usado o cabo de fibra óptica GYXTY?
GYXTY é um lightweight cabo de fibra óptica não blindado com um tubo solto central. É ideal para instalações overhead ou de dutos onde não é necessária alta proteção mecânica.
2. Qual ĂŠ a estrutura do cabo?
Este cabo é composto por um único tubo central solto preenchido com gel bloqueador de água e reforçado com dois fios de aço paralelos em ambos os lados para resistência básica à tração. Possui uma polyethylene bainha externa para proteção ambiental.
3. Que tipos de fibra são suportados?
O cabo suporta fibras de modo único G.652D e G.655, que são amplamente utilizadas em redes de acesso, linhas de telecomunicações e implantações FTTx devido à sua baixa atenuação e alto desempenho de transmissão.
4. O GYXTY é adequado para instalação aérea?
Sim. Graças ao seu leve e estrutura simples, GYXTY é adequado para instalações de curto overhead , como comunicação pólo a pólo em redes urbanas ou rurais.
5. Quais são as aplicações típicas do cabo GYXTY?
GYXTY é comumente usado em:
Distribuições aéreas de fibra
Instalações de condutas
FTTH / FTTx redes de acesso
Environments com tensão mecânica mínima

Keywords: GYXTY cabo de fibra óptica sem blindagem, GYXTY, cabo óptico central de tubo solto, cabo de fibra externa G652D, cabo de fibra aérea

Cabo óptico blindado de fita de aço GYTS para enterro direto

GYTY53 Heavy-Duty Buried Fiber Cable | Armadura de fita dupl

		G.652	G.655	50 / 125µm	62.5/125
Atenuação (+ 20 glass)	@ 850nm			≤ 3,0 dB / km	≤ 3,0 dB / km
	@ 1300nm			≤ 1,0 dB / km	≤ 1,0 dB / km
	@ 1310nm	≤ 0,36 dB / km	≤ 0,40 dB / km
	@ 1550nm	≤ 0,22 dB / km	≤ 0,23dB / km
Largura de banda (Classe A)	@ 850nm			≥ 500 MHz · km	≥ 200 MHz · km
Largura de banda (Classe A)	@ 1300nm			≥ 1000 MHz · km	≥ 600 MHz · km
Abertura numérica				0,200 ± 0,015NA	0,275 ± 0,015NA
Comprimento de onda de corte do cabo		≤ 1260nm	≤ 1480nm
Temperatura de armazenamento / operação		-40℃ ~+70℃

Modelo	Contagem de fibras	Diâmetro exterior (mm)	Peso (kg / km)	Resistência à tração Longo / Curto prazo N	Resistência ao esmagamento N / 100mm	Raio de Flexão Estático / Dinâmico mm
GYXTY-4	4	8.0	75	600/1500	1000/3000	10D / 20D
GYXTY-6	6	8.0	85	600/1500	1000/3000	10D / 20D
GYXTY-8	8	8.0	95	600/1500	1000/3000	10D / 20D
GYXTY-12	12	8.0	105	600/1500	1000/3000	10D / 20D
