Волоконный кабель прямого захоронения: полное руководство по развертыванию подземной высокоскоростной сети

Волоконно-оптический кабель прямого захоронения (DBF) - это высокоскоростная магистраль связи, разработанная специально для суровых подземных условий. При подключении отдельных зданий, создании сетей кампуса или развертывании междугородных телекоммуникационных линий этот кабель можно закопать прямо в почву без необходимости дополнительной защиты трубопровода, что значительно экономит время, материалы и трудозатраты.

В этой статье мы рассмотрим уникальную конструкцию волоконно-оптических кабелей прямого захоронения, ключевые типы и надлежащие методы установки, чтобы обеспечить максимальную производительность и долговечность вашей оптоволоконной сети в подземных условиях.

Что такое волоконный кабель прямого захоронения?

Прямой погребальный оптоволоконный кабель - это прочный открытый кабель, предназначенный для выдерживания влаги в почве, химических веществ, колебаний температуры и механического напряжения от грызунов или случайного рытья.

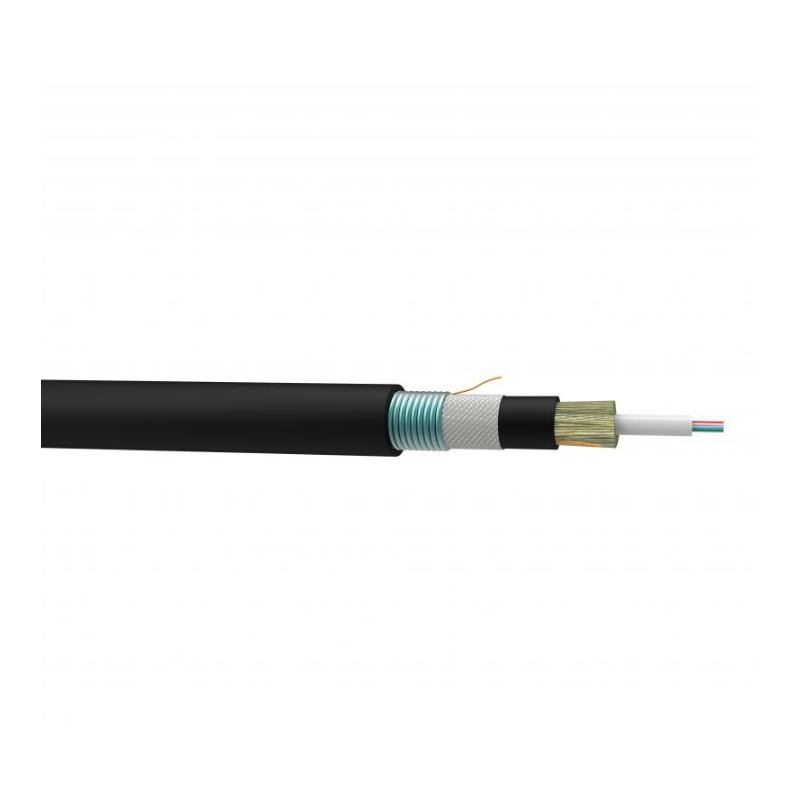

В отличие от стандартных волоконно-оптических кабелей, которые необходимо прокладывать в трубопроводах, прямые закопанные волоконно-оптические кабели защищены собственной многослойной армирующей структурой. Эта структура обычно включает в себя:

• 1: Прочная наружная куртка: обычно изготовлен из полиэтилена высокой плотности (HDPE) или линейного полиэтилена низкой плотности (LLDPE), он обеспечивает отличную устойчивость к влаге, ультрафиолетовым лучам и химикатам.
• 2: Броня: это одна из наиболее важных особенностей волоконно-оптических кабелей прямого захоронения. Обычные материалы для брони включают гофрированную стальную ленту (CST) или стальную проволоку. Броня обеспечивает сильную устойчивость к давлению и грызунам.
• 3: Блокирующие воду элементы: К ним относятся водонепроницаемые гели, водопоглощающие нити или ленты расширения, которые предотвращают проникновение влаги и ее миграцию вдоль кабеля, гарантируя, что это не повлияет на производительность волокна.
• 4: члены прочности на растяжение: как кевлар или стеклянная пряжа, используемая для защиты внутреннего пучка волокна от чрезмерного напряжения во время установки.

Структурные типы и области применения волоконно-оптических кабелей

Прямые похороненные волоконно-оптические кабели можно разделить на различные структуры в соответствии с методом упаковки и типом брони внутренних оптических волокон для удовлетворения различных требований применения.

1. Общая внутренняя структура оптических кабелей

2. Сравнение типов брони (наиболее распространенная прямая защита от захоронения)

Методы установки и спецификации безопасности для прямых скрытых оптических кабелей

Установка прямых похороненных волоконно-оптических кабелей должна строго соответствовать отраслевым спецификациям и местным нормам для обеспечения долгосрочной надежности сети.

1. Метод установки

Существует два основных метода прокладки прямых скрытых оптических кабелей:

• 1: Траншея: траншея вырывается с помощью экскаватора или вручную. Этот метод подходит для участков со сложной местностью, большим количеством существующих подземных сооружений или там, где требуется точный контроль глубины.
• 2: вспашка: используя специальное вспаханное оборудование, кабель закапывается прямо под землю, не выкапывая всю поверхность. Этот метод быстрый и недорогой и подходит для открытых плоских участков без препятствий.

2. Ключевые требования безопасности и глубины

Как и силовые кабели, оптоволоконные кабели также имеют определенные требования к глубине захоронения (всегда обращайтесь к местным правилам, таким как NEC):

• 1: Глубина: В то время как оптоволоконные кабели не подпадают под те же минимальные требования к глубине, что и силовые кабели в соответствии с NEC, отраслевые стандарты обычно рекомендуют глубину захоронения примерно 24 дюйма, чтобы предотвратить повреждение от обычных сельскохозяйственных работ или земляных работ.
• 2: Обнаружение линии: перед началом любых земляных работ важно связаться с местной службой размещения коммунальных служб (например, обнаружение подземных коммуникаций), чтобы маркировать все существующие электрические, газовые и водопроводные линии.
• 3: Предупреждающая лента: при засыпке металлическая предупреждающая лента должна быть закопана примерно на 12 дюймов над оптоволоконным кабелем, чтобы будущий обслуживающий персонал мог найти оптоволоконный кабель с помощью металлодетектора, чтобы избежать случайного разрезания.
• 4: Протяженность: во время установки должно быть разрешено достаточное провисание кабеля (часто называемое "змеевидным") для учета сжатия или растяжения кабеля, вызванного осаждением почвы и изменениями температуры.
• 5: Минимальный радиус изгиба: во время установки никогда не сгибайте кабель за пределы минимального радиуса изгиба, указанного производителем, особенно там, где кабель входит в соединительную коробку или здание, так как это может привести к увеличению потери или поломки волокна.

5 часто задаваемых вопросов (часто задаваемых вопросов) о волоконном кабеле прямого захоронения

Q1: нужно ли заземлять прямой похороненный оптический кабель?

А1: Если вы используете оптический кабель прямого захоронения с металлической броней (например, лента из гофрированной стали), его металлические компоненты являются проводящими. Правила безопасности требуют заземления с обеих сторон или на заданном расстоянии для защиты кабеля от ударов молнии или индуцированных токов высокого напряжения. Неметаллические оптические кабели не требуют заземления.

Q2: Каковы преимущества и недостатки прямых скрытых оптических кабелей по сравнению с оптическими кабелями, проходящими в каналах?

А2:

• Преимущества: Низкая стоимость и быстрая установка (нет необходимости покупать и устанавливать трубопровод), идеально подходит для проектов с ограниченным бюджетом или большими расстояниями.
• Недостатки: После установки его трудно отремонтировать и заменить; при модернизации сети в будущем невозможно легко вытащить старые кабели и втянуть новые, как в системе воздуховодов.

Q3: Какова функция гелевой или водонепроницаемой ленты в оптическом кабеле?

A3: Они являются ядром гидроизоляции. Если наружная оболочка кабеля случайно повреждена, водонепроницаемая гелевая или водонабухающая лента немедленно предотвращает проникновение и распространение влаги вдоль волоконно-оптического пучка. Влага, проникающая в волокно, может вызвать ослабление сигнала и, в тяжелых случаях, прерывание связи.

Q4: Почему одномодовое оптическое волокно обычно рекомендуется для оптических кабелей прямого захоронения?

A4: Волоконно-оптические кабели прямого захоронения в основном используются для передачи на большие расстояния на открытом воздухе, например, для соединения городов или зданий. Однорежимное волокно (SMF) обеспечивает более низкое затухание и более высокую пропускную способность, что позволяет ему передавать сигналы на большие расстояния при меньших затратах. Это делает его предпочтительным выбором для большинства наружных магистральных сетей и дальних приложений прямого захоронения.

Q5: Могу ли я использовать стандартные внутренние / наружные волоконно-оптические кабели для прямого захоронения под землей?

А5: Абсолютно нет. Стандартные оптоволоконные кабели внутри и снаружи (такие как кабели высокого или общего назначения) не имеют брони и прочной водонепроницаемой оболочки, типичной для кабелей прямого захоронения. Они не выдерживают коррозионную активность почвы, проникновение влаги и повреждение грызунами, что приведет к быстрому выходу из строя кабелей. Вы должны использовать оптоволоконные кабели класса OSP (внешний завод) с четкой маркировкой "Прямое захоронение" или со стальной лентой.
