Parámetros técnicos del producto
Propiedades ópticas
| G.652 | G.655 | 50/125μm | 62.5/125μm |
|---|
| Atenuación (+ 20º C) |
|
| ≤ 3,0 dB / km @ 850nm | ≤ 3,0 dB / km @ 850nm |
|
| ≤ 1,0 dB / km @ 1300nm | ≤ 1,0 dB / km @ 1300nm |
| ≤ 0,36 dB / km @ 1310nm | ≤ 0,40 dB / km @ 1310nm |
|
|
| ≤ 0,22 dB / km @ 1550nm | ≤ 0,23 dB / km @ 1550nm |
|
|
| Ancho de banda (Clase A) |
|
| ≥ 500 MHz · km @ 850nm | ≥ 200 MHz · km @ 850nm |
|
| ≥ 1000 MHz · km @ 1300nm | ≥ 600 MHz · km @ 1300nm |
| Apertura numérica |
|
| 0,200 ± 0,015NA | 0,275 ± 0,015NA |
| Longitud de onda de corte de cable | ≤ 1260nm | ≤ 1480nm |
|
|
| Temperatura de almacenamiento / funcionamiento | -40ºC ~ +70ºC |
Technical Parámetros
| Modelo | Recuento De Fibras | Diámetro exterior (mm) | Peso (kg / km) | Resistencia a la tracción | Enamoramiento | Radio de flexión |
| GYXTZW-2 ~ 12 | 2~12 | 9.2 | 152 | 600/1500 | 300/1000 | 10D / 20D |
| GYXTZW-14 ~ 24 | 14~24 | 12.2 | 195 | 600/1500 | 1000/3000 | 10D / 20D |
| GYXTZW-2 ~ 12 | 2~12 | 10.8 | 172 | 1000/3000 | 1000/3000 | 10D / 20D |
| GYXTZW-14 ~ 24 | 14~24 | 12.2 | 215 | 1000/3000 | 1000/3000 | 10D / 20D |
Descripción del producto
GYXTZW Chaqueta de cable óptico retardante de llama Cable de fibra óptica blindado uni-tube Descripción del producto

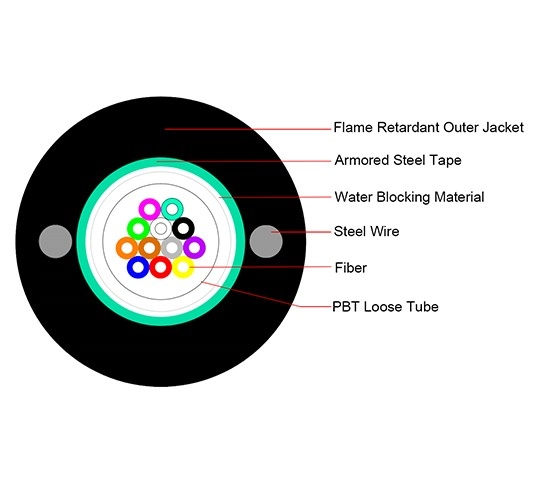

El cable óptico tipo GYXTZW coloca la fibra óptica de 250um en un manguito suelto hecho de plástico de alto módulo, el manguito está lleno de con relleno impermeable y el manguito está envuelto a lo largo con una capa de PSP. Se agrega un material de bloqueo de agua entre el PSP y el manguito suelto para que el cable óptico sea compacto e impermeable. Dos alambres de acero paralelos se colocan a ambos lados de la tira de acero y la funda de PE ignífugo se utiliza para formar el cable.
Características del producto de GYXTZW Chaqueta de cable óptico retardante de llama Uni-tube Cable de fibra óptica blindado
Buenas propiedades mecánicas, buena resistencia a altas temperaturas.
Carcasa suelta con de alta resistencia y resistencia a la hidrólisis
El relleno especial de la carcasa juega un papel clave en la protección de las fibras ópticas
Anti-extrusión, buena flexibilidad.
Resistencia a la humedad mejorada de PSP
Dos cables paralelos garantizan la resistencia a la tracción
Pequeño diámetro, peso ligero, fácil instalación.
Material de funda especial, buen retardante de llama.
Packaging Requisitos:
- 1: Todos los cables se enrollarán en carretes de madera tratados que no se puedan devolver
- 2: Los extremos del cable deben estar firmemente asegurados al carrete y protegidos con waterproof tapas retráctiles
- 3: Cada carrete debe incluir:
- 1、 Protective plastic wrapping layer
- 2、 Reinforcing wooden slats for stability
- 3、 Minimum 1m of free cable end for testing purposes
- 4、 Standard spool length: 3000mm (±2% tolerance allowed)
Identificación del cable:
La chaqueta exterior debe mostrar:
- 1, Numeración secuencial única cada 1m (+ 1% de varianza permitida)
- 2, Marcas adicionales repetidas a intervalos de 1 m que muestran:
- 1、 Product code and fiber count
- 2、 Manufacturer identification
- 3、 Production date (month/year)
- 4、Total cable length
Standard Dimensiones del embalaje:
| Length | Container | Size (L×W×H) | Net Mass | Total Mass |
|---|
| 2 km | Carrete de madera | 90 × 75 × 90 cm | 156 kg | 220 kg |
| 3 km | Carrete de madera | 100 × 68 × 100 cm | 240 kg | 280 kg |
| 4 km | Carrete de madera | 109 × 75 × 109 cm | 300 kg | 368 kg |
| 5 km | Carrete de madera | 129 × 72 × 129 cm | 400 kg | 480 kg |
Technical Referencia:
- 1, diámetro del cable estándar: 10,0 mm
- 2, Distancia máxima de span: 100 m
- 3, Póngase en contacto con el equipo de ventas para obtener especificaciones técnicas completas.
Estándares de marcado de carrete:
Las marcas permanentes (altura mínima de 25-30 mm) deben aparecer en ambos lados de cada carrete:
- 1 。 Nombre de la empresa y marca registrada
- 2, Longitud del cable incluida
- 3, Especificaciones del cable (tipo / recuento de fibra)
- 4, Orientación de bobinado
- 5, Medidas de peso (bruto / neto)
Nota: Todos los materiales de embalaje de madera deben someterse a un tratamiento de fumigación adecuado antes de su uso.
Case
Estudio de Caso del Proyecto de Comunicaciones del Corredor Eléctrico de Angola | OPGW Supply as the Backbone + Soporte de Cartera de Cable de Fibra Óptica para Exteriores
+
Turquía: Modernización de la red de fibra metropolitana de YRTFiber en Turquía
+
Indonesia: Mejora de la red del área metropolitana de YRTFiber en Indonesia
+
Zambia: Suministro de cable de fibra óptica para exteriores de alto rendimiento por yrtfiber
+
YRFFIBER Tienen un total de 13 líneas de producción, talleres sin polvo modernizados y equipos de procesamiento de alto rendimiento. Desde la adquisición de materias primas hasta el procesamiento de productos terminados, pasando por las pruebas de calidad de los productos, pasando por el embalaje y la exportación, tenemos una gama completa de líneas de producción. Las siguientes son algunas de las fotos reales del taller
1. ¿Cuál es el caso de uso principal para el cable de fibra ignífuga GYXTZW?
GYXTZW es ideal para indoor-outdoor escenarios híbridos como building-to-building, substations, o túneles, donde cumplimiento de seguridad contra incendios y protección mecánica básica son esenciales.
2. ¿Qué hace que GYXTZW sea diferente de los cables GYXTW o GYXTY estándar?
A diferencia de GYXTW o GYXTY, GYXTZW utiliza una funda exterior ignífuga que cumple con los estándares de protección contra incendios (IEC 60332, etc.), lo que la hace adecuada para su uso en fire-regulated entornos. También tiene una armadura de cinta de acero para mayor resistencia al aplastamiento.
3. ¿Cuál es la capacidad y estructura de la fibra?
El cable admite 2 a 24 núcleos de fibra monomodo G.652D o G.655 en un gel bloqueador de agua con lleno de uni-tubo central. Dos alambres de acero paralelos proporcionan resistencia a la tracción, mientras que la cinta de acero agrega protección.
4. ¿Es GYXTZW adecuado para entierro directo?
No se recomienda para enterramiento directo sin conducto, debido al recuento limitado de núcleos y la estructura más delgada. Se usa mejor en conductos, elevadores, bandejas o tuberías protectoras , especialmente donde la seguridad contra incendios es una preocupación.
5. ¿Qué entornos se benefician más de este cable?
GYXTZW es perfecto para:
Substations y edificios de servicios públicos
Indoor-to-outdoor transiciones de fibra
Túneles de metro y ejes de cables
Commercial campus que requieren cable con clasificación de llama
