Optimización de fragmentos
Un conector de fibra a fibra, también conocido como conector de cable o empalme de fibra, es un dispositivo utilizado para conectar de forma permanente o temporal fibras ópticas para permitir una transmisión eficiente de señales ópticas. Utiliza una férula de alta precisión y un manguito de alineación para alinear firmemente las caras finales de dos fibras ópticas, minimizando la pérdida de señal óptica. Los tipos comunes incluyen LC, SC y MPO / MTP, y se utilizan ampliamente en telecomunicaciones, centros de datos y redes empresariales.
1. El papel central de los conectores de fibra óptica
Los conectores de fibra óptica son componentes esenciales en los sistemas de comunicación óptica. Proporcionan un método rápido, repetible y sin empalmes para conectar y desconectar enlaces de fibra óptica. El objetivo principal del conector es garantizar una alineación precisa de los núcleos de fibra, lo que resulta en una baja pérdida de inserción y una alta pérdida de retorno, lo que garantiza una transmisión de señal óptica de alta calidad.

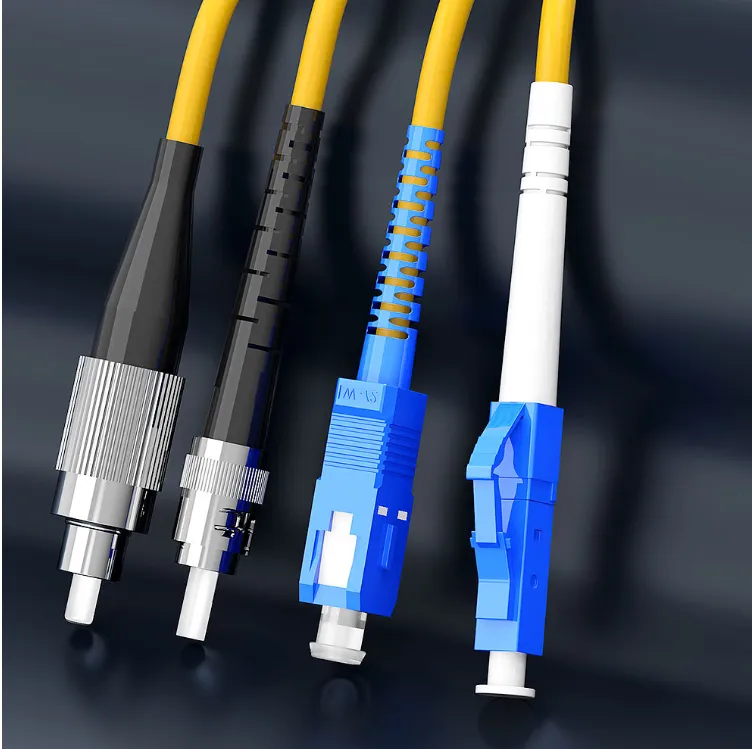

2. Tipos principales de conectores de fibra óptica
Hay alrededor de un centenar de tipos de conectores de fibra óptica en el mercado, pero los más comunes y ampliamente utilizados son principalmente los siguientes:
| Connector Type | Key Features | Ferrule size | Typical application scenarios |
| LC (conector Lucent) | Factor de forma pequeño (SFF), mecanismo de cierre | 1,25 mm | Centro de datos, panel de conexiones de alta densidad, transceptor SFP / SFP + |
| SC (conector de suscriptor) | Mecanismo Push-Pull, excelente rendimiento. | 2,5 mm | Redes de telecomunicaciones, redes ópticas pasivas (PON), conexiones punto a punto |
| ST (punta recta) | Conexión de bayoneta, con resorte | 2,5 mm | Primeras aplicaciones multimodo, redes empresariales y aplicaciones militares |
| MPO / MTP (Push On multifibra) | Multifibra (4 a 144 núcleos), diseño de alta densidad | N / A | Centros de datos de densidad ultra alta, transmisión óptica paralela 40G / 100G / 400G |
3. Tipo de pulido de conector
El pulido de la cara final de los conectores de fibra óptica es un factor clave que afecta el rendimiento y se divide principalmente en tres categorías:
- PC (Contacto físico): La cara final es ligeramente convexa para reducir el espacio de aire.
- UPC (contacto ultra físico): tiene un acabado más fino que el PC y una mayor pérdida de retorno (menos reflexión de la señal).
APC (Contacto físico en ángulo): la cara final está pulida en un ángulo de 8 grados. Esta es la mejor opción para lograr una pérdida de retorno extremadamente baja (> 60 dB) y se usa a menudo en aplicaciones monomodo con requisitos de reflexión extremadamente altos, como CATV y FTTX.
4. ¿Cómo elijo el conector de fibra óptica adecuado?
Elegir el conector de fibra óptica adecuado requiere considerar los siguientes factores:
- Requisitos de densidad: En entornos de alta densidad (como centros de datos), se prefieren LC (tamaño más pequeño) y MPO / MTP (multifibra).
- Tipo de red: las redes de telecomunicaciones y PON a menudo usan conectores pulidos SC y APC.
- Modo de fibra:
- Modo único: el diámetro del núcleo es delgado (aproximadamente 9 micras), adecuado para transmisión a larga distancia, generalmente con pulido UPC o APC.
- Multimodo: el diámetro del núcleo es de 50 micras o 62,5 micras, adecuado para transmisión de corta distancia, generalmente con pulido de PC o UPC.
Frecuencia de conexión y desconexión: el diseño push-pull / snap-on de LC y SC proporciona una capacidad de conexión rápida.
en conclusión
Los conectores de fibra óptica son la base de las redes modernas de alta velocidad. Con el crecimiento continuo del tráfico de datos y la creciente densidad de los centros de datos, los conectores LC y MPO / MTP se están convirtiendo en estándares de la industria. Comprender las características y aplicaciones de los diferentes conectores es clave para diseñar, desplegar y mantener redes de fibra óptica eficientes.
Preguntas y respuestas
P: ¿Cuál es la función principal de un conector de fibra óptica?
R: Su función principal es terminar los extremos de las fibras ópticas y permitir conexiones y desconexiones más rápidas que el empalme de fusión, asegurando una transmisión eficiente y precisa de señales ópticas entre dos fibras ópticas.
P: ¿Cuál es el componente central de un conector de fibra óptica? ¿Cuál es su función?
R: El componente central es la férula. Es una estructura cilíndrica que asegura la fibra óptica y asegura una alineación precisa de los núcleos de fibra, permitiendo que la luz pase sin problemas.
P: ¿Cuáles son los tipos comunes de conectores de fibra óptica en el mercado?
R: Los tipos de conectores comunes incluyen SC (cuadrado), LC (perfil bajo), ST (bayoneta) y MTP / MPO.
P: ¿Por qué las conexiones de fibra óptica requieren mayor precisión que las conexiones de cable?
R: Debido a que las fibras ópticas transmiten pulsos de luz en lugar de señales eléctricas, los conectores deben alinear perfectamente los dos pequeños núcleos de fibra de vidrio o plástico para minimizar la pérdida de señal óptica (pérdida de inserción).
P: ¿En qué aplicaciones se utilizan comúnmente los conectores de fibra óptica?
R: Son ampliamente utilizados en oficinas de conmutación de telecomunicaciones, centros de datos, redes informáticas, redes de fibra hasta el hogar (FTTH), redes de televisión por cable (CATV) y varios sensores y aplicaciones industriales.
